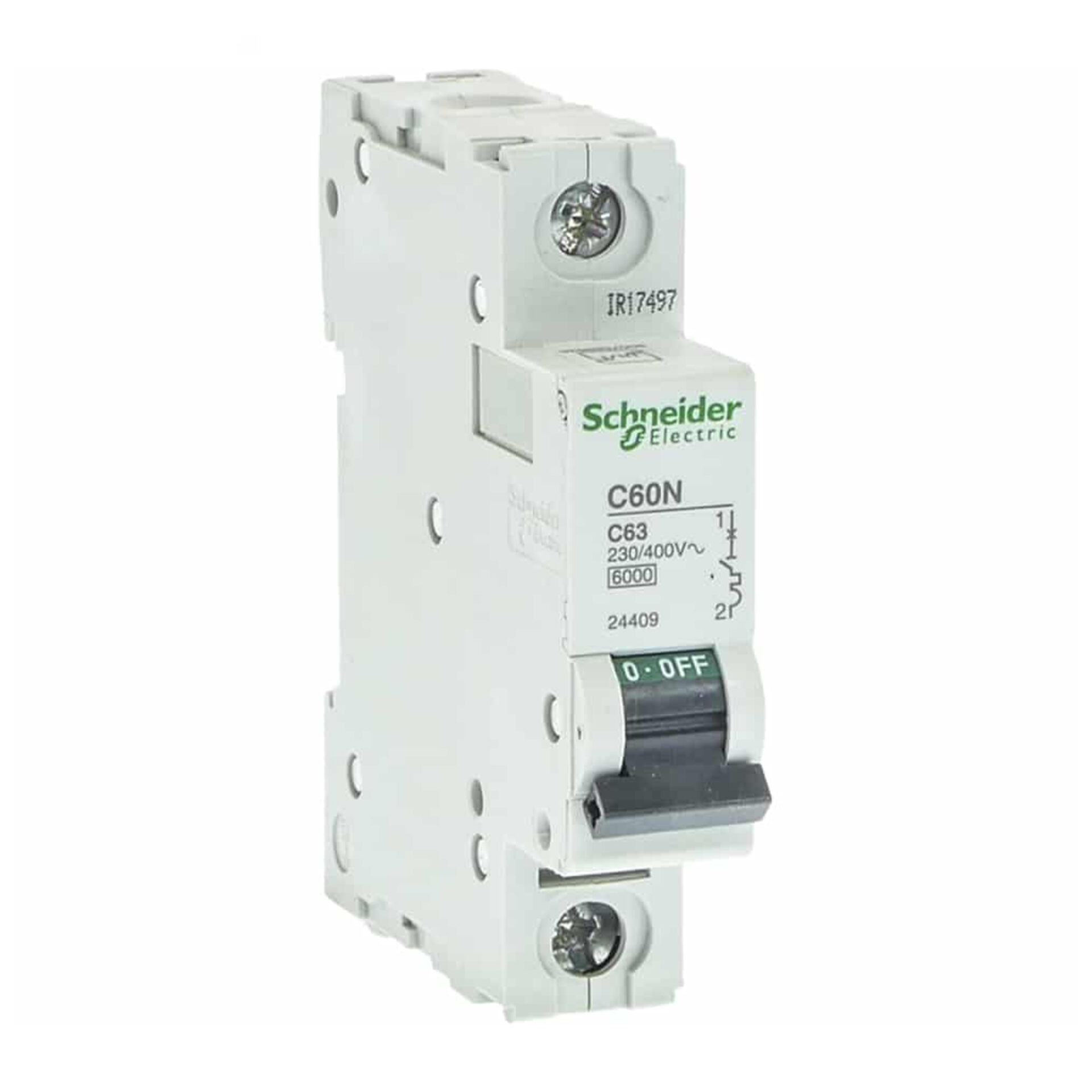

کلید مينياتوری تک فاز 63 آمپر 6kA اشنایدر موتوری AC
برند:
اشنایدر الکتریک
کد فنی:
24409
وزن:
0.12kg
ابعاد:
81mm x 18mm x 65mm
رنج جریان: 63A
قدرت قطع: 6kA
تعداد پل: 1P
نوع کلید: تیپ C
نوع تغذیه: AC
کنتاکت کمکی: M9A26924
کنتاکت خطا: M9A26927
- تضمین اصالت و کیفیت کالا
- ارسال با پست پیشتاز
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
قیمت محصول:
تماس بگیرید
ارسال رایگان برای سفارش های بالای 10 میلیون تومان
چنان چه جمع صورت حساب شما بالای 10 میلیون تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع کردن سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
مشخصات کلید مینیاتوری تک فاز 63 آمپر اشنایدر 24409
شرکت اشنایدر یکی از برندهای مطرح تولیدکننده تجهیزات الکتریکی است. کلید مینیاتوری یک تجهیز حفاظتی است که به منظور ایمنی و قطع جریان اضافه بار و اتصال کوتاه از تکنولوژی حرارتی مغناطیسی بهره می گیرد. از جمله اشکالات کلید مینیاتوری، پایین بودن قدرت قطع آن است که نهایتاً تا 10 کیلو آمپر تولید می شود. برای حل این مشکل یک فیوز قبل از MCB می گذاریم که به آن فیوز پشتیبان می گوییم. فیوز مینیاتوری تک فاز 24409 اشنایدر، جریان نامی 63 آمپر و قدرت قطع معادل 6 کیلوآمپر دارد. این کلید تک پل در شبکه با ولتاژ AC و برای حفاظت سیستم های موتوری قابل استفاده است. کلید مینیاتوری یک وسیله حفاظتی ساده و ارزان قیمت تر نسبت به کلیدهای اتوماتیک است. برای حفاظت هادی ها در برابر اضافه بار، می توان برای هر سطح مقطع خاص، یک کلید مینیاتوری مناسب انتخاب کرد. در واقع سطح مقطع هادی در امپدانس حلقه اتصال کوتاه و انتخاب جریان نامی کلید، تأثیرگذار است.
جریان نامی کلید مینیاتوری انتخابی، متناسب با زمان راه اندازی، می تواند 1.5، 2 یا 2.5 برابر جریان نامی موتور باشد.
برای حفاظت اتصال کوتاه در موتورهای با راه اندازی ستاره مثلث و موتورهای رتور سیم پیچی شده، از کلید مینیاتوری کندکار یا کلید مینیاتوری تیپ C (با جریان نامی معادل 1 تا 1.5 برابر جریان عمومی موتور) استفاده می شود.
برای حفاظت ترانسفورماتورها در برابر اتصال کوتاه، می توان در اولیه ترانس، کلید مینیاتوری با جریان نامی حدود 2 برابر جریان نامی اولیه و در ثانویه ترانس، کلید مینیاتوری با جریان نامی برابر با جریان نامی ثانویه، استفاده نمود (زیرا جریان لحظه ای ترانسفورماتور در هنگام وصل زیاد است).
در خازن ها، چون جریان لجظه ای زمان وصل زیاد است، باید از کلید مینیاتوری با 1.5 برابر جریان نامی خازن استفاده نمود.
| فنی | |
| کد فنی | 24409 |
| کاربرد محصول | مخصوص سیستم موتوری |
| نام اختصاری | C60N |
| نوع ولتاژ | AC |
| تعداد پل | تک پل |
| تعداد پل محافظت شده | 1 |
| رنج جریان نامی [In] | 63A |
| رنج ولتاژ کاری [Ue] | 440 ولت AC |
| محدودیت تریپ مغناطیسی | 5 تا 10 برابر جریان نامی |
| ظرفیت قطع | ظرفیت قطع نهایی کلید 3 کیلوآمپر در ولتاژ 415…400 ولت (AC) ، ظرفیت قطع نهایی کلید 6 کیلوآمپر در ولتاژ 400…230 ولت (AC) ، ظرفیت قطع نهایی کلید 10 کیلوآمپر در ولتاژ 240…230 ولت (AC) ، ظرفیت قطع نهایی کلید 15 کیلوآمپر در ولتاژ 60 ولت (DC) ، ظرفیت قطع نهایی کلید 20 کیلوآمپر در ولتاژ 130 ولت (AC) |
| نوع کنترل | عملکرد دستی |
| حالت نصب | ثابت |
| نمایش دهنده حالت اتصال | دارد |
| ولتاژ عایق نامی [Ui] | 500 ولت AC |
| رنج ظرفیت قطع سرویس [Ics] | 2.25 کیلوآمپر در 415…400 ولت (AC) ، 6 کیلوآمپر در 400…230 ولت (AC) ، 7.5 کیلوآمپر در 240…230 ولت (AC) ، 15 کیلوآمپر در 130 ولت (AC) |
| دوام مکانیکی | 20000 بار |
| نوع حفاظت | حرارتی مغناطیسی |
| کد منحنی | تیپ C |
| میزان گشتاور | 3 نیوتن متر |
| نوع نگهدارنده برای نصب | ریل DIN متقارن 35 میلی متری |
| مدت زمان گارانتی | 12 ماه |
| خصوصیات ظاهری | |
| وزن محصول | 0.12 کیلوگرم |
| نشانگر وضعیت | دارد |
| اتصالات | |
| اتصالات – ترمینال ها | Tunnel type terminals 25 mm² flexible , Tunnel type terminals 35 mm² rigid |
| فاصله مرکز اتصالات از هم | 2 عدد پیچ 9 میلی متری |
| محیطی | |
| نسبت رطوبت | 95% در 55 سانتی گراد |
| ارتفاع مجاز برای نصب | 2000 متر |
| دمای مجاز محیط برای عملکرد | 60…25- سانتی گراد |
| دمای مجاز محیط برای انبار | 70…40- سانتی گراد |
| استانداردها | |
| استانداردها | IEC 60898 و IEC 60947-2 |
